關(guān)鍵結(jié)論： 尼龍纖維上吸附性優(yōu)異的硅油以氨基改性硅油、嵌段改性硅油（聚醚 / 氨基 / 硅氧烷三元嵌段）、季銨化改性硅油和專用親水硅油為主，優(yōu)先選擇高氨基值、適中粘度、自乳化型產(chǎn)品，配合工藝優(yōu)化可顯著提升吸附效果。
一、高吸附性硅油產(chǎn)品類型與核心特點
| 硅油類型 | 吸附機理 | 核心優(yōu)勢 | 適用場景 |
|---|---|---|---|
| 氨基改性硅油 | 氨基與尼龍的酰胺基形成氫鍵與離子鍵，定向吸附 | 吸附強、手感柔軟滑爽、耐久性好 | 通用型尼龍整理，追求柔軟與持久效果 |
| 嵌段改性硅油 | 三元嵌段結(jié)構(gòu) (硅氧烷 / 多胺 / 聚醚)，多點錨固 | 吸附穩(wěn)定、親水透氣、低黃變 | 尼龍混紡織物，需親水與柔軟平衡 |
| 季銨化改性硅油 | 陽離子基團與尼龍陰離子位點強靜電結(jié)合 | 吸附牢、抗靜電、親膚性佳 | 高端尼龍面料，需抗靜電與細膩手感 |
| 尼龍專用親水硅油 | 特殊改性基團，適配尼龍表面特性 | 吸附好、瞬吸親水、不影響色光 | 運動服、內(nèi)衣等功能性尼龍面料 |
二、具體產(chǎn)品推薦（按類型分類）
1. 氨基改性硅油（基礎(chǔ)高效型）

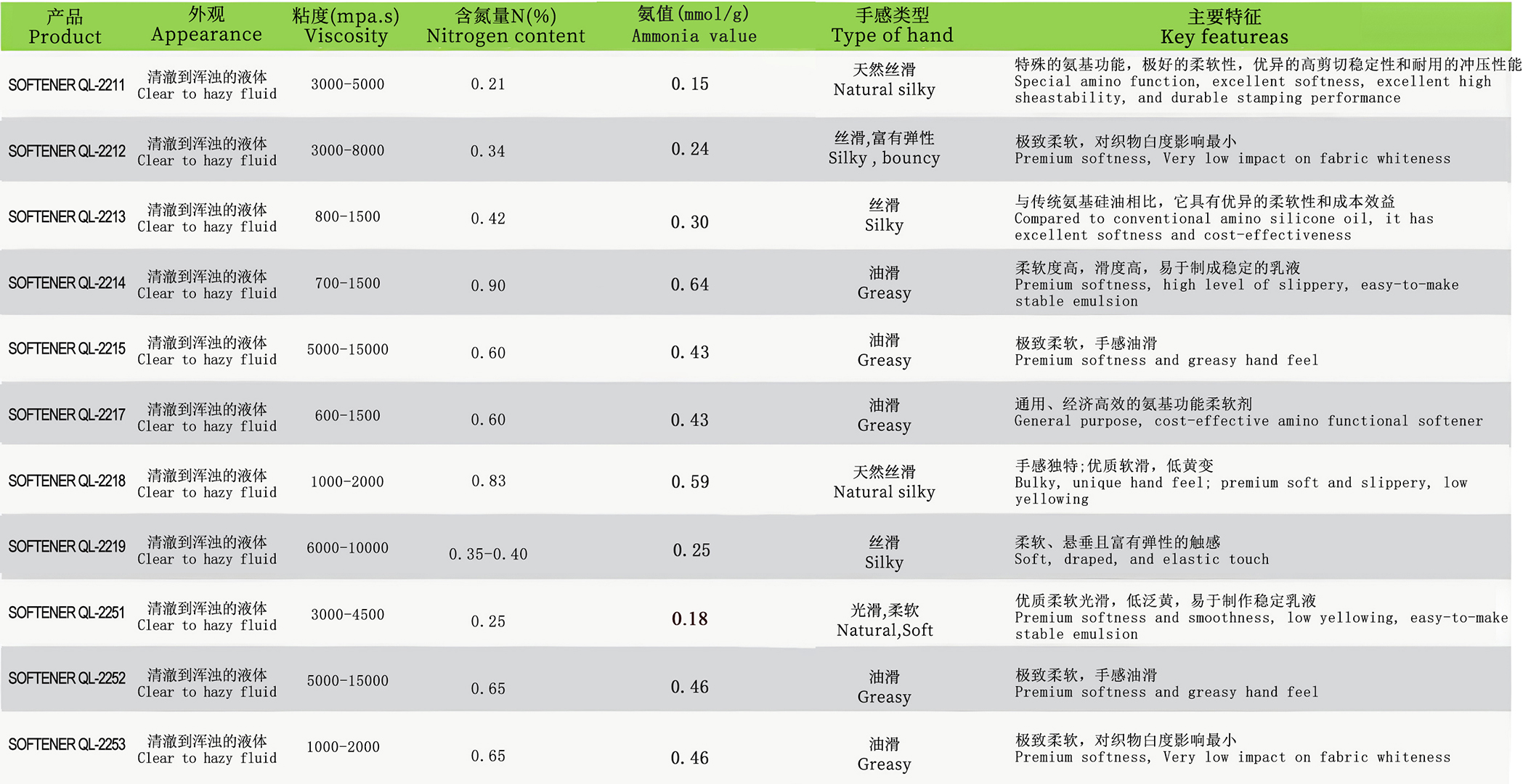

| 產(chǎn)品型號 | 生產(chǎn)商 | 關(guān)鍵參數(shù) | 尼龍吸附優(yōu)勢 |
|---|---|---|---|
| QL-2212 | 強力化工 | 雙氨基值 0.24mmol/g，粘度 3000-8000mPa?s | 對尼龍吸附優(yōu)異，低黃變 |
| QL-2215 | 強力化工 | 雙氨基值 0.42mmol/g，粘度5000-15000mPa.s | 線性結(jié)構(gòu)，在尼龍表面形成均勻吸附膜 |
| QL-2253 | 強力化工 | 三氨基值 0.47mmol/g，粘度 5000-15000mPa?s | 與尼龍形成多點結(jié)合，耐洗性強 |
| |
|
2. 嵌段 / 親水改性硅油（多功能型）
3. 特殊功能型硅油（針對性解決）
三、選擇與使用關(guān)鍵指南
1. 產(chǎn)品選型要點
- 優(yōu)先選氨基值 0.25-0.4mmol/g的產(chǎn)品，氨基含量越高吸附越強（但過高可能黃變）
- 粘度選擇：織物整理選 2000-100000mPa?s，紗線 / 縫紉線選 500-800cSt
- 自乳化型優(yōu)于非自乳化型，分散性好，吸附更均勻
- 淺色織物選低黃變型（如哌嗪基封端、特殊氨基改性）
2. 提升吸附效果的工藝建議
- 前處理優(yōu)化：尼龍織物需充分清洗，去除表面油污與雜質(zhì)，提高表面活性
- pH 值控制：整理浴 pH 調(diào)至5.5-6.5（尼龍等電點附近），增強離子結(jié)合
- 溫度與時間：40-50℃處理 20-30 分鐘，促進硅油分子擴散與吸附
- 后處理：100-120℃定型 3-5 分鐘，加強硅油與纖維的結(jié)合力
- 避免與強陰離子助劑同浴，防止電荷中和影響吸附
3. 常見問題解決
- 吸附不均：檢查硅油乳化狀態(tài)，增加攪拌，或選用自乳化型產(chǎn)品
- 耐洗性差：提高氨基值，增加定型溫度，或選用交聯(lián)型氨基硅油
- 親水性不足：改用嵌段或親水改性硅油，避免純氨基硅油過度使用
四、總結(jié)與推薦方案
- 通用尼龍整理：優(yōu)先選擇 QL-2215氨基硅油，平衡吸附與手感
- 功能性尼龍面料：推薦 專用親水硅油，兼顧吸附與親水透氣
- 高端 / 淺色尼龍：選用 季銨化嵌段硅油或 低色變硅油，吸附強且不影響外觀
建議先進行小批量試驗，根據(jù)實際吸附效果、手感與功能性需求調(diào)整產(chǎn)品選型與工藝參數(shù)，以達到最佳應(yīng)用效果。
友情鏈接
